TL;DR:
- Les capteurs solaires thermiques transforment l’énergie solaire en chaleur pour l’eau chaude sanitaire, sans produire d’électricité.
- Ils utilisent un circuit fermé avec un fluide antigel qui ne contamine jamais l’eau du robinet, piloté par un régulateur intelligent.
- Un système bien conçu couvre 40 à 60 % des besoins annuels, nécessitant souvent une chaudière pour compléter la production d’eau chaude.
Les capteurs solaires thermiques fonctionnement est un sujet que beaucoup de propriétaires jugent trop technique. Pourtant, comprendre comment votre installation transforme le soleil en eau chaude, c’est exactement ce qui vous permettra d’en tirer le meilleur parti, d’éviter les erreurs courantes et de faire de vraies économies. Ce guide vous explique, sans jargon inutile, comment chaque composant travaille, pourquoi le fluide caloporteur ne contaminent jamais votre eau du robinet, et ce que fait réellement le régulateur dans votre cave.
Points clés
| Point | Détails |
|---|---|
| Conversion solaire thermique | Les capteurs absorbent la chaleur du soleil pour produire de l’eau chaude, pas de l’électricité. |
| Circuit fermé et sécurité sanitaire | Le fluide caloporteur circule en boucle fermée et ne touche jamais votre eau de consommation. |
| Régulation intelligente | Le régulateur active la pompe uniquement quand les capteurs sont plus chauds que le ballon. |
| L’appoint reste indispensable | Un système solaire thermique couvre 40 à 60 % des besoins annuels ; la chaudière complète le reste. |
| Type de capteur et climat | Le choix entre capteur plan vitré et tube sous vide dépend de votre région et de vos besoins. |
Les composants d’un système solaire thermique
Avant de comprendre les principes des capteurs thermiques dans le détail, il faut visualiser le système dans son ensemble. Une installation solaire thermique ressemble à un circuit de chauffage central : des éléments distincts travaillent ensemble, chacun avec une mission précise.

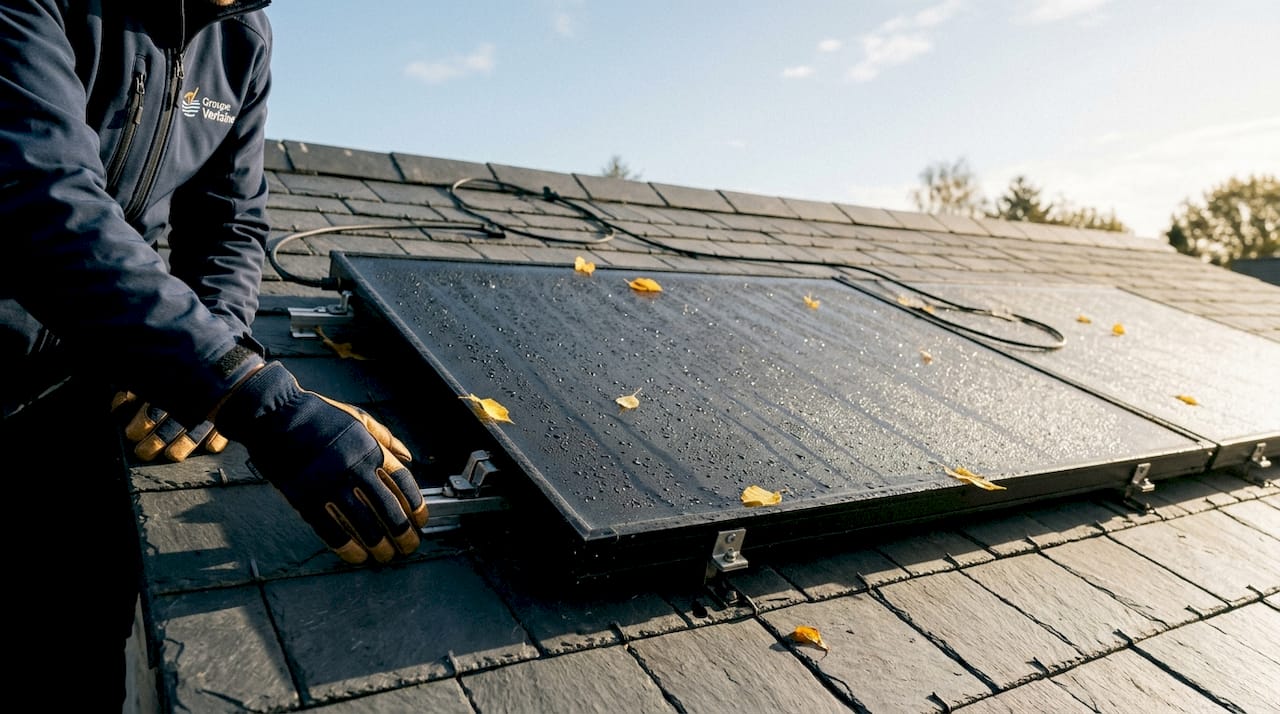

Les capteurs sur le toit
C’est la partie visible. Les capteurs sont posés en toiture et contiennent une surface absorbante sombre qui capte le rayonnement solaire. Derrière cette surface, des tubes fins permettent à un liquide de circuler et de récupérer la chaleur ainsi accumulée. Sans ce premier maillon, rien ne fonctionne.
Le fluide caloporteur
Ce liquide, qui circule dans les tubes des capteurs, récupère la chaleur et la transporte jusqu’au ballon de stockage. Il ne s’agit pas d’eau pure mais d’un mélange spécifique dont nous détaillerons les propriétés plus loin.
Le ballon de stockage
C’est le réservoir qui conserve la chaleur produite en journée pour la restituer quand vous en avez besoin, le soir ou le lendemain matin. Sa taille dépend du nombre d’occupants et du type de système.
Le régulateur
Souvent négligé, le régulateur est le cerveau de l’installation. Il mesure en permanence la température des capteurs et celle du ballon, puis décide si la pompe doit tourner ou non. C’est lui qui optimise le rendement et évite les pertes d’énergie inutiles.
Conseil de pro: Lors de la réception de votre installation, demandez à votre installateur de vous expliquer comment lire l’affichage du régulateur. Cela vous permettra de détecter un éventuel dysfonctionnement bien avant qu’il ne coûte cher.
Voici les quatre éléments à retenir pour comprendre le fonctionnement global :
- Les capteurs en toiture captent l’énergie solaire sous forme de chaleur.
- Le fluide caloporteur transporte cette chaleur vers le ballon.
- Le ballon stocke l’eau chaude pour une utilisation différée.
- Le régulateur pilote la circulation du fluide en fonction des températures mesurées.

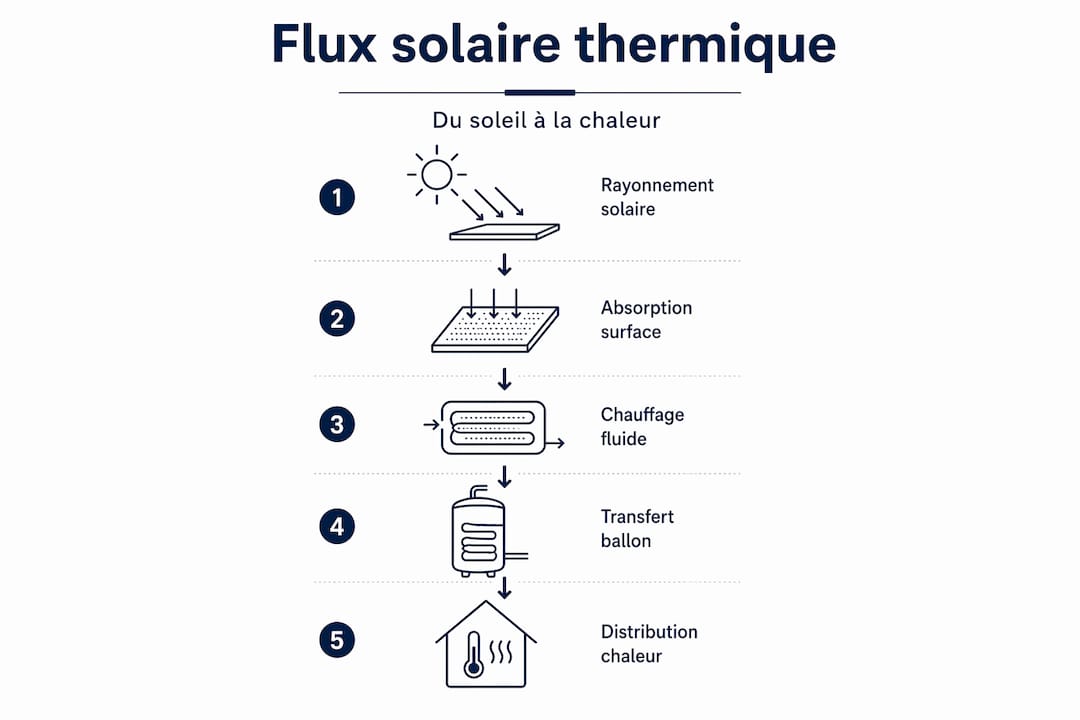

De la lumière à la chaleur : comment ça marche vraiment
Le fonctionnement des panneaux thermiques repose sur un principe physique simple : les surfaces sombres absorbent le rayonnement solaire et s’échauffent. Mais les capteurs modernes vont bien plus loin qu’un simple objet noir posé au soleil.
Le traitement sélectif des surfaces absorbantes
La surface absorbante d’un capteur est traitée avec un revêtement dit sélectif. Ce traitement absorbe un maximum de rayonnement solaire (spectre visible et infrarouge proche) tout en limitant la réémission de chaleur vers l’extérieur. Résultat : la chaleur reste piégée dans le capteur plutôt que de repartir dans l’air. C’est ce qui distingue un capteur performant d’une simple plaque peinte en noir.
Les trois types de capteurs principaux
Le choix du bon capteur dépend du climat local et de l’usage prévu. Voici une comparaison des trois types les plus courants :
| Type de capteur | Rendement moyen | Conditions optimales | Usage recommandé |
|---|---|---|---|
| Plan vitré | ~80 % | Ensoleillement modéré à fort | Eau chaude sanitaire, habitations |
| Tube sous vide | 50 à 80 % | Faible luminosité, froid | Régions peu ensoleillées, chauffage |
| Monobloc (non vitré) | 40 à 60 % | Régions très ensoleillées | Piscines, usages estivaux |
Les capteurs plans vitrés affichent un rendement d’environ 80 % et constituent la solution la plus économique pour une résidence principale dans la majorité des régions françaises. Les tubes sous vide, grâce à leur double paroi créant un vide thermique, performent mieux par temps nuageux ou en altitude. Ils sont plus coûteux mais justifiés dans les régions moins ensoleillées ou pour des besoins en température plus élevés.
Protection contre la surchauffe
L’été, les capteurs peuvent atteindre des températures très élevées, notamment en cas d’absence prolongée. Les systèmes auto-vidangeables règlent ce problème en évacuant automatiquement le fluide caloporteur des capteurs quand la température dépasse un seuil critique. Le fluide se retrouve stocké dans un vase d’expansion, préservant ainsi l’installation.
Conseil de pro: Si vous partez en vacances plus de deux semaines en été, prévenez votre installateur ou vérifiez que votre système dispose bien d’une protection anti-surchauffe. Une installation qui “bouille” en votre absence peut détériorer le fluide caloporteur en quelques jours.
Le fluide caloporteur et le transfert de chaleur
C’est souvent le point qui inquiète le plus les propriétaires : ce liquide qui circule dans vos panneaux, est-il sans danger pour votre eau chaude sanitaire ? La réponse est oui, et voici pourquoi.
Un circuit fermé et étanche
Le fluide circule en circuit fermé et n’entre jamais en contact direct avec l’eau que vous utilisez pour vous laver ou cuisiner. Le transfert de chaleur se fait dans le ballon de stockage, via un échangeur thermique appelé serpentin. Ce serpentin est un tube en spirale plongé dans l’eau du ballon : le fluide chaud circule à l’intérieur, réchauffe l’eau autour, puis repart vers les capteurs plus frais pour recommencer.
La composition antigel du fluide
Le fluide caloporteur n’est pas de l’eau simple. C’est un mélange eau-glycol antigel protégé jusqu’à -30 °C selon la formulation. Cette propriété est cruciale en hiver : sans elle, le fluide gèlerait dans les tubes des capteurs exposés au froid extérieur, avec des conséquences potentiellement graves pour l’installation.
Le glycol joue également un rôle dans la résistance à la corrosion et dans la durée de vie des composants. Il doit cependant être contrôlé et remplacé tous les 5 à 10 ans selon l’usage et la marque de fluide utilisée.
Voici les quatre points à retenir sur le fluide caloporteur :
- Il ne touche jamais votre eau sanitaire, la séparation est totale.
- Il est formulé pour résister au gel jusqu’à des températures très basses.
- Il transfère sa chaleur à l’eau du ballon via un échangeur en serpentin.
- Il nécessite un contrôle régulier et un remplacement périodique.
Circulation et régulation : le pilotage intelligent du système
Une fois que vous comprenez comment la chaleur se crée et se transfère, la question suivante est : comment le fluide se déplace-t-il, et qui décide quand il faut le mettre en mouvement ?
Thermosiphon ou circulation forcée ?
Il existe deux façons de faire circuler le fluide dans une installation solaire thermique. Voici une comparaison claire :
| Critère | Thermosiphon | Circulation forcée |
|---|---|---|
| Principe | Convection naturelle par différence de densité | Pompe électrique pilotée par régulateur |
| Coût | Plus faible (pas de pompe) | Plus élevé (consommation électrique minime) |
| Flexibilité d’installation | Ballon obligatoirement au-dessus des capteurs | Ballon placé librement (cave, chaufferie) |
| Performance en hiver | Moins efficace par faible ensoleillement | Meilleure maîtrise, optimisation possible |
| Maintenance | Très simple | Entretien de la pompe requis |
La circulation par thermosiphon utilise la convection naturelle : le fluide chaud, moins dense, monte vers le ballon pendant que le fluide refroidi redescend vers les capteurs. Aucune énergie électrique n’est consommée. La circulation forcée, elle, s’appuie sur une petite pompe électrique qui consomme quelques watts mais offre un pilotage précis du système.
Le rôle du régulateur au quotidien
Le régulateur est le vrai moteur de la performance. Il compare en permanence la température des capteurs et celle du bas du ballon. La pompe ne se déclenche que lorsque les capteurs dépassent de 5 à 7 °C la température du ballon. Cela évite un scénario contre-productif : faire circuler un fluide plus froid que le ballon, ce qui refroidirait votre eau chaude stockée.
Quand le soleil devient insuffisant en fin de journée ou par temps très couvert, la régulation stoppe la circulation du fluide automatiquement. Le ballon conserve sa chaleur accumulée jusqu’à la prochaine période d’ensoleillement.
Mon avis après des centaines d’installations observées
J’ai eu l’occasion de suivre de nombreuses installations solaires thermiques, des simples chauffe-eau en région Provence jusqu’aux systèmes de chauffage en Alsace. Et il y a une idée reçue qui revient sans cesse : les propriétaires pensent qu’un bon système solaire thermique peut se passer de chaudière. C’est faux.
Un solaire thermique bien conçu couvre entre 40 et 60 % des besoins annuels en eau chaude sanitaire. Le reste est assuré par un appoint, qu’il s’agisse d’une chaudière gaz, d’une pompe à chaleur ou d’une résistance électrique. Ceux qui espèrent une autonomie totale finissent systématiquement déçus en janvier.
Ce que je déconseille également, c’est de choisir son type de capteur uniquement sur le prix. Un capteur plan vitré est excellent en Midi-Pyrénées. En Bretagne ou dans le Massif central, un tube sous vide amortit beaucoup mieux son surcoût grâce à ses performances par faible ensoleillement.
Enfin, l’entretien est vraiment négligé. Contrôler la pression du circuit, vérifier l’état du fluide, inspecter les joints du ballon : ces opérations simples, réalisées tous les deux à trois ans, font la différence entre une installation qui dure 30 ans et une qui s’use en 15. Un investissement entre 6 000 et 8 000 euros mérite qu’on en prenne soin.
— Ilan
Installez votre système avec Groupeverlaine
Vous avez maintenant une vision claire des capteurs solaires thermiques et de leur fonctionnement. L’étape suivante, c’est passer à l’action avec les bonnes personnes à vos côtés.
Groupeverlaine accompagne les particuliers de A à Z dans l’installation de capteurs solaires thermiques de qualité. Avec plus de 20 000 chantiers réalisés et une note de 4,8/5 sur Google, ils gèrent pour vous toutes les démarches administratives, y compris les aides financières comme MaPrimeRénov’ (jusqu’à 10 000 € d’aide), la TVA à 5,5 % et les primes CEE. Leur équipe s’assure que votre installation est certifiée RGE et conçue pour votre région. Découvrez leurs solutions sur groupeverlaine.com.
FAQ
Comment fonctionne un capteur solaire thermique ?
Un capteur solaire thermique absorbe le rayonnement solaire via une surface traitée sélectivement, qui chauffe un fluide caloporteur circulant dans des tubes. Ce fluide transfère ensuite sa chaleur à l’eau sanitaire stockée dans un ballon via un échangeur thermique.
Quelle est la différence entre solaire thermique et photovoltaïque ?
Le solaire thermique produit de la chaleur pour l’eau chaude sanitaire ou le chauffage, tandis que le photovoltaïque produit de l’électricité. Ce sont deux technologies distinctes qui n’utilisent pas les mêmes capteurs ni les mêmes circuits.
Quel rendement attendre d’un capteur solaire thermique ?
Les capteurs plans vitrés atteignent environ 80 % de rendement dans de bonnes conditions, tandis que les tubes sous vide oscillent entre 50 et 80 % selon l’ensoleillement. Un système complet couvre en moyenne 40 à 60 % des besoins annuels en eau chaude.
Le fluide caloporteur est-il dangereux pour l’eau du robinet ?
Non. Le fluide caloporteur circule en circuit fermé totalement séparé de l’eau sanitaire. Le transfert de chaleur se fait via un échangeur à serpentin dans le ballon, sans aucun mélange possible entre les deux liquides.
Comment choisir entre un capteur plan et un tube sous vide ?
Le capteur plan vitré convient à la majorité des régions françaises ensoleillées et reste plus économique. Le tube sous vide est préférable dans les zones peu ensoleillées ou en altitude, car il maintient de meilleures performances par faible luminosité malgré un coût d’achat plus élevé.
